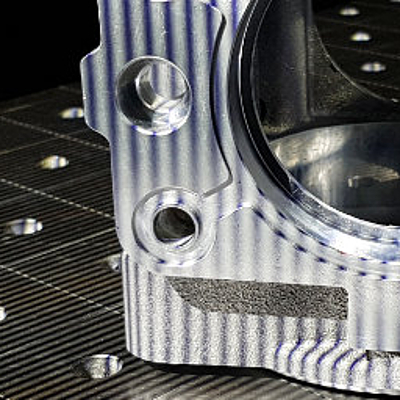

Das Messsystem ist ein hochauflösender optischer Digitalisierer, der schnell und präzise dreidimensionale Messdaten liefert. Die 3D-ScanKamera besteht aus einem Messkopf mit zwei Digitalkameras, die unter einem räumlichen Winkel ein projiziertes Streifenmuster beobachten. Die beiden Kameras nehmen das zu vermessende Objekt aus unterschiedlichen Richtungen in einzelnen Messsequenzen auf. Für die Ausrichtung der einzelnen Messsequenzen zueinander werden Messmarken als Passpunkte auf dem Objekt verwendet. Pro Messsequenz werden innerhalb von wenigen Sekunden die 3D-Koordinaten von mehreren tausend Objektpunkten gemessen und abgespeichert. Ein Taster kombiniert die optisch gemessene Punktwolke mit taktilen 3D¬Messungen von einzelnen Messpunkten. Dies ermöglicht das punktuelle Messen von optisch schwer zugänglichen Bereichen sowie das Messen von Regelgeometrien.
Die intelligente Kombination unserer Messsysteme ermöglicht die Vermessung von Kleinteilen, wie Handyschalen, bis hin zu ganzen Flugzeugen. Das Messfeld der 3D ScanKamera kann je nach Anwendung durch die Verwendung unterschiedlicher Basislängen und/oder Objektiven der Messaufgabe angepasst werden.
Ihren Toleranzforderungen passen wir uns an, 0.02 mm bis 0.06 mm für komplexe Kleinteile und 0.1 mm bis 0.3 mm für größere Objekte. Die Messgenauigkeit ist dabei im Wesentlichen von der gewählten Messfeldgröße abhängig.
Für die optische Messung mit dem Streifenlichtprojektion-System wenden wir die Software GOM Inspect Professional an. Für die Qualitätskontrolle wenden wir die Software PolyWorks an. Speziell für den Neuaufbau parametrischer Modelle im Maschinenbau setzen wir Design X ein. Für die individuelle Lösung Ihrer Anfragen haben wir ein Netzwerk mit erfahrenen Konstrukteuren in den CAD-Systemen CatiaV5, ProE und UG.
Der Datenaustausch kann über E-Mail, Odette Datentransfer oder ftp Transfer erfolgen. Alternativ ist selbstverständlich auch eine Versendung per Post und CD Datenträger möglich. Neueste Messtechnik, Software und unsere Kompetenz bieten Ihnen eine hochgenaue digitale Wahrheit.
